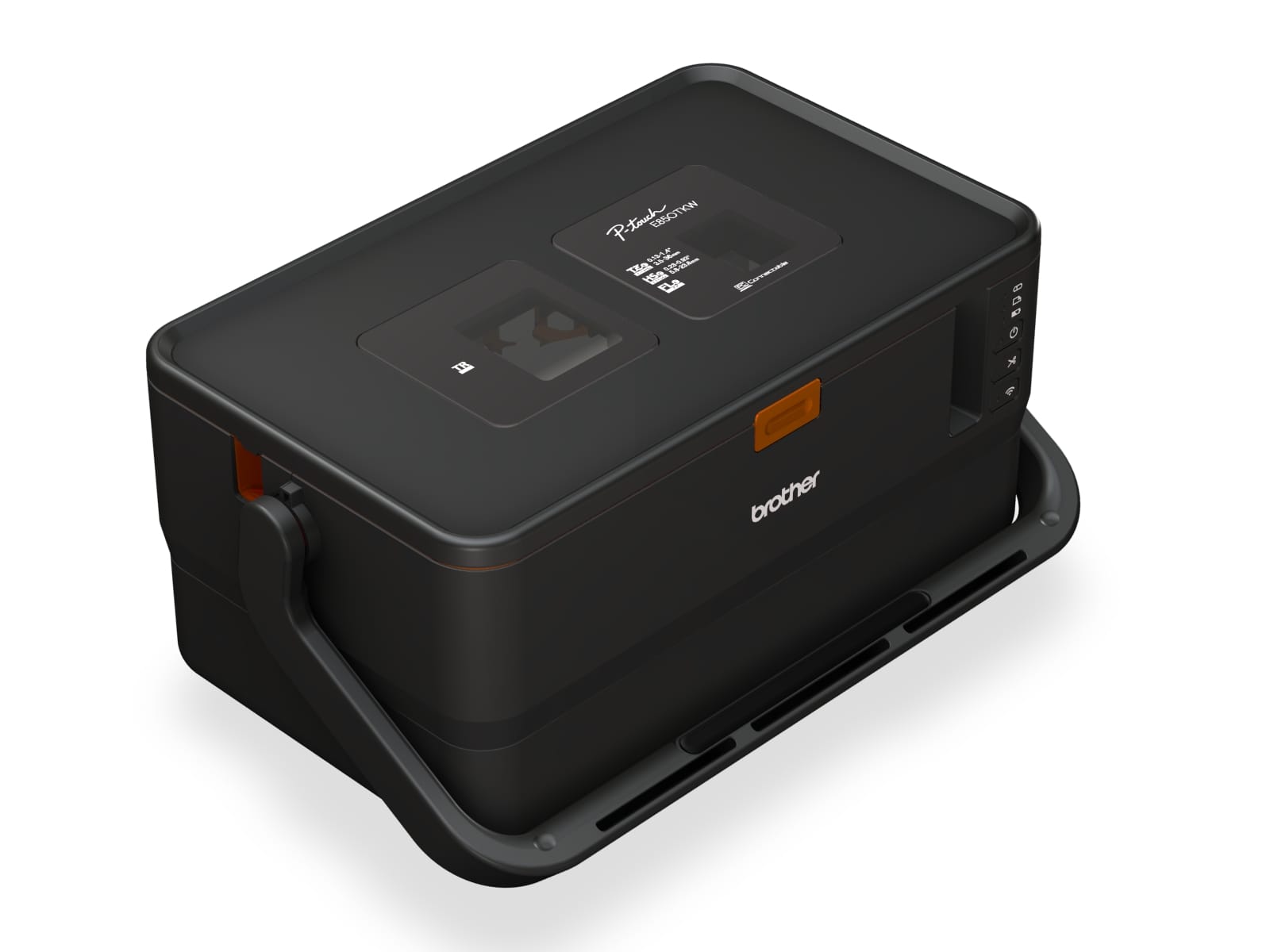

Máy in ống Brother PT-E800T là máy in công nghiệp đa năng với công nghệ twin engine độc quyền của Brother, cho phép in trực tiếp trên ống PVC đánh dấu dây và in nhãn TZe laminate lên đến 36mm trong cùng một thiết bị. Đây là giải pháp toàn diện dành cho kỹ thuật viên điện, nhà thầu viễn thông và kỹ sư lắp đặt tủ điện cần đánh dấu cáp chuyên nghiệp tại công trường. PT-E800T đạt tốc độ in 60mm/giây cho nhãn và 40mm/giây cho ống, độ phân giải 360dpi, tích hợp cắt tự động full-cut và half-cut.

Thông Số Kỹ Thuật Máy In Ống Brother PT-E800T

Máy in ống Brother PT-E800T sử dụng công nghệ Thermal Transfer với dual print head: 454 dot/360dpi cho in nhãn và 86 dot/360dpi cho in ống. Dưới đây là bảng thông số kỹ thuật chi tiết theo datasheet chính thức từ Brother.

Thông số	Chi tiết
Công nghệ in	Thermal Transfer (truyền nhiệt)
Độ phân giải	360 dpi (454 dot cho nhãn, 86 dot cho ống)
Tốc độ in nhãn	Tối đa 60mm/giây
Tốc độ in ống	Tối đa 40mm/giây
Chiều cao in tối đa	Nhãn: 32mm / Ống: 6mm
Độ rộng nhãn hỗ trợ	3.5mm – 36mm (TZe)
Ống PVC tương thích	Đường kính trong Φ2.5-6.5mm, độ dày 0.5mm
Màn hình	LCD 3.4 inch có đèn nền
Cắt tự động	Full-cut và Half-cut
Kết nối	USB 2.0 Full Speed
Bộ nhớ	Tối đa 99 files
Nguồn điện	AC Adapter 24V hoặc Pin Li-ion 14.4V (tùy chọn)
Kích thước (W x D x H)	338 x 188 x 173mm
Trọng lượng	4.6kg (không bao gồm pin)
Nhiệt độ hoạt động	10-35°C (TZe) / 15-35°C (ống)
Độ ẩm hoạt động	20-80% (không ngưng tụ)

Điểm đặc biệt của máy in ống Brother PT-E800T là thiết kế twin engine cho phép chuyển đổi giữa chế độ in ống và in nhãn mà không cần tháo lắp lại vật tư. Công nghệ này giúp tiết kiệm thời gian đáng kể khi cần in đan xen nhiều loại đánh dấu trong cùng một dự án.

Hướng Dẫn Sử Dụng Máy In Ống Brother PT-E800T Chi Tiết

Bước 1 – Lắp Đặt Máy In Ống Brother PT-E800T

Khi mở hộp máy in ống Brother PT-E800T, Quý khách kiểm tra đầy đủ các thành phần bao gồm: máy in PT-E800T, AC adapter với dây nguồn 2 chấu, cáp USB, băng nhãn TZe-261 (36mm đen trên nền trắng, 8m), ribbon in ống TR-100BK (100m), hướng dẫn sử dụng, phiếu bảo hành và đĩa CD phần mềm.

Kết nối nguồn điện: Cắm AC adapter vào jack DC ở mặt sau máy. Cắm đầu còn lại vào ổ điện 220V. Đèn nguồn sẽ sáng khi kết nối thành công. Nếu sử dụng pin Li-ion tùy chọn (BA-E001), lắp pin vào khoang pin ở đáy máy.

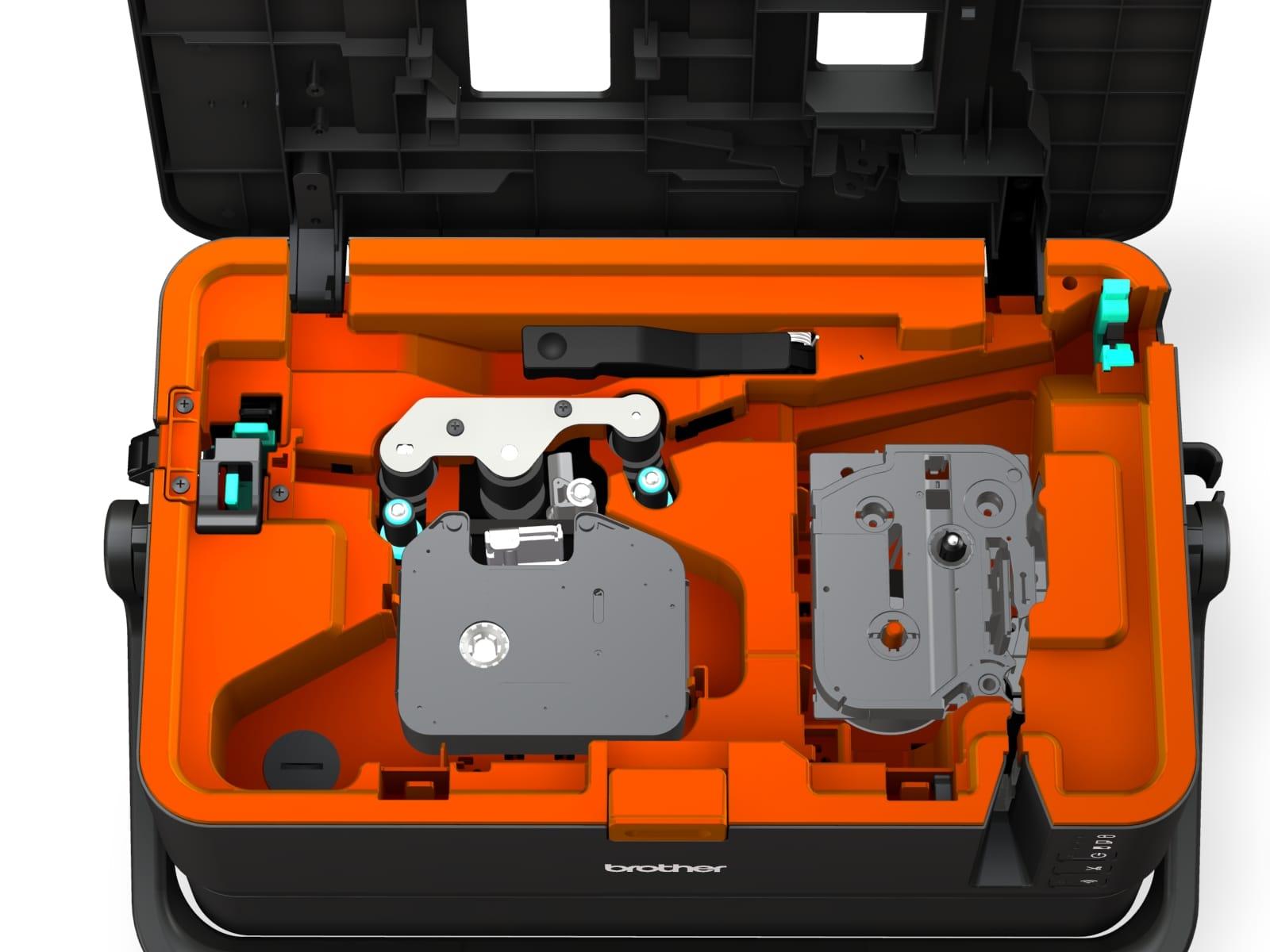

Lắp băng nhãn TZe: Mở nắp khoang băng nhãn bên phải máy. Đặt cassette TZe vào khoang với đầu băng hướng ra ngoài, căn chỉnh theo rãnh dẫn. Ấn nhẹ đến khi cassette cố định vào vị trí. Đóng nắp khoang.

Lắp ống PVC và ribbon: Mở nắp khoang in ống ở phía trước máy. Luồn ống PVC qua khe dẫn ống từ trái sang phải. Lắp ribbon TR-100BK vào giá đỡ ribbon, kéo đầu ribbon qua đầu in ống. Đóng nắp khoang. Nhấn nút Feed để kiểm tra ống đã được nạp đúng cách.

Bước 2 – Cài Đặt Phần Mềm Cho PT-E800T

Máy in ống Brother PT-E800T hoạt động với hai phần mềm chính: P-touch Editor cho in nhãn và Cable Label Tool cho in ống. Cả hai phần mềm đều tải miễn phí từ trang support.brother.com.

Cài đặt driver: Kết nối PT-E800T với máy tính qua cáp USB. Windows sẽ tự động nhận diện và cài đặt driver cơ bản. Để có đầy đủ tính năng, tải driver từ trang Brother Support và cài đặt theo hướng dẫn.

P-touch Editor: Sử dụng cho thiết kế và in nhãn TZe. Phần mềm hỗ trợ tạo nhãn từ template có sẵn, nhập dữ liệu từ Excel/CSV, in mã vạch và QR code. Phiên bản mới nhất hỗ trợ Windows 10/11 và macOS.

Cable Label Tool: Phần mềm chuyên dụng cho in ống đánh dấu dây. Hỗ trợ in serial number tự động, import danh sách từ Excel, tạo template cho các tiêu chuẩn đánh dấu cáp như TIA-606 và ISO.

Bước 3 – Thiết Kế Và In Nhãn/Ống

In nhãn TZe: Mở P-touch Editor, chọn model PT-E800T từ danh sách máy in. Tạo thiết kế mới hoặc chọn template. Nhập nội dung, điều chỉnh font và size. Với nhãn 36mm, chiều cao in tối đa đạt 32mm. Nhấn Print để in. Máy sẽ tự động cắt theo cài đặt (full-cut hoặc half-cut).

In ống PVC: Mở Cable Label Tool, chọn chế độ Tube Printing. Nhập ký hiệu cần in, thiết lập số lượng bản in. Với ống đường kính Φ2.5-6.5mm, chiều cao in tối đa là 6mm. Kiểm tra preview trước khi in. Nhấn Print để bắt đầu in. Tốc độ in ống đạt 40mm/giây.

In serial number tự động: Trong Cable Label Tool, chọn chức năng Serialization. Thiết lập số bắt đầu, số kết thúc và bước nhảy. Ví dụ: từ CB-001 đến CB-100, bước nhảy 1. Máy sẽ tự động in toàn bộ dãy số liên tục.

Bước 4 – Xử Lý Sự Cố Thường Gặp

Lỗi kẹt ống: Tắt máy, mở nắp khoang in ống. Nhẹ nhàng kéo ống bị kẹt ra theo hướng nạp ống. Kiểm tra đường kính ống có nằm trong phạm vi Φ2.5-6.5mm không. Vệ sinh rãnh dẫn ống bằng cọ mềm. Khởi động lại máy và nạp ống mới.

In ống bị mờ hoặc không đều: Kiểm tra ribbon còn đủ không, thay ribbon mới nếu cần. Vệ sinh đầu in ống bằng bông cotton tẩm cồn isopropyl. Kiểm tra ống PVC có đúng chất liệu và độ dày 0.5mm không. Điều chỉnh mật độ in trong phần mềm nếu cần.

Lỗi không nhận băng nhãn TZe: Tháo cassette TZe ra, kiểm tra đầu băng có bị rối không. Kéo nhẹ đầu băng ra khoảng 2-3cm. Lắp lại cassette, đảm bảo nghe tiếng click khi cố định. Đóng nắp và nhấn Feed để kiểm tra.

Máy không kết nối PC: Kiểm tra cáp USB đã cắm chắc ở cả hai đầu. Thử cổng USB khác trên máy tính. Gỡ và cài đặt lại driver từ trang Brother Support. Với Windows, kiểm tra Device Manager xem máy in đã được nhận diện chưa.

Cắt tự động không hoạt động: Kiểm tra lưỡi cắt có bị cùn hoặc dính bẩn không. Vệ sinh lưỡi cắt bằng cọ mềm. Nếu lưỡi cắt bị mòn, thay thế bằng phụ kiện chính hãng Brother. PT-E800T cho phép thay lưỡi cắt tại chỗ mà không cần gửi về trung tâm bảo hành.

Ứng Dụng Máy In Ống Brother PT-E800T Trong Thực Tế

Ngành Điện – Viễn Thông

Máy in ống Brother PT-E800T là công cụ không thể thiếu trong các dự án lắp đặt hệ thống điện và viễn thông. Kỹ thuật viên sử dụng PT-E800T để in trực tiếp lên ống PVC đánh dấu dây tại tủ điện, tủ phân phối và các điểm nối cáp. Khả năng in serial number tự động giúp đánh dấu hàng trăm dây cáp một cách nhanh chóng và chính xác.

Trong các dự án data center và server room, PT-E800T in nhãn TZe 36mm để dán lên patch panel, switch và các thiết bị mạng. Nhãn laminate TZe có độ bền cao, chịu được môi trường có nhiệt độ và độ ẩm thay đổi trong phòng server.

Ngành Sản Xuất – Công Nghiệp

Trong nhà máy sản xuất, máy in ống Brother PT-E800T được sử dụng để đánh dấu hệ thống điều khiển PLC, tủ điện công nghiệp và dây nối cảm biến. Khả năng in ống trực tiếp giúp giảm thời gian bảo trì khi cần xác định nhanh các đường dây trong hệ thống phức tạp.

PT-E800T cũng phục vụ đánh dấu đường ống khí nén, đường ống nước và hệ thống HVAC. Nhãn TZe siêu dính bám chắc trên bề mặt kim loại và nhựa, chịu được dầu mỡ và hóa chất công nghiệp.

Xây Dựng – Lắp Đặt Hệ Thống

Nhà thầu xây dựng MEP sử dụng PT-E800T để đánh dấu toàn bộ hệ thống điện, nước và điều hòa trong tòa nhà. Với nguồn pin Li-ion tùy chọn, PT-E800T hoạt động linh hoạt tại công trường mà không cần nguồn điện cố định.

Thiết kế gọn nhẹ 4.6kg kết hợp màn hình LCD 3.4 inch cho phép thiết kế và in nhãn ngay tại hiện trường mà không cần kết nối laptop trong các tác vụ đơn giản.

Máy In Ống Brother PT-E800T Tương Thích Với Vật Tư Nào?

Máy in ống Brother PT-E800T tương thích với nhiều loại vật tư in của Brother, bao gồm băng nhãn TZe, ống co nhiệt HSe, nhãn die-cut FLe và ribbon in ống TR. Dưới đây là bảng tổng hợp các vật tư tương thích.

Loại vật tư	Series	Kích thước	Ứng dụng
Băng nhãn laminate	TZe	3.5mm – 36mm	Dán thiết bị, tủ điện, patch panel
Ống co nhiệt	HSe	5.8mm – 23.6mm	Bọc đầu cáp, đánh dấu cáp vĩnh viễn
Nhãn die-cut	FLe	21 x 45mm	Nhãn cờ quấn quanh cáp
Ribbon in ống	TR	12mm	In trực tiếp lên ống PVC
Ống PVC	–	Φ2.5-6.5mm, dày 0.5mm	Ống đánh dấu dây điện

SAMCO cung cấp đầy đủ các loại vật tư tương thích với PT-E800T, bao gồm nhãn TZe các màu (trắng, vàng, xanh, đỏ), ống co nhiệt HSe và ribbon TR-100BK. Quý khách tham khảo danh mục trên website SAMCO để chọn vật tư phù hợp với nhu cầu.

Câu Hỏi Thường Gặp Về Máy In Ống Brother PT-E800T

1. Máy in ống Brother PT-E800T có in được nhãn thường không?

Có. PT-E800T có công nghệ twin engine, cho phép in cả ống PVC đánh dấu dây và nhãn TZe laminate trong cùng một máy. Quý khách có thể chuyển đổi giữa hai chế độ in mà không cần tháo lắp lại vật tư. Máy hỗ trợ nhãn TZe từ 3.5mm đến 36mm.

2. Ống PVC dùng cho PT-E800T có yêu cầu gì?

PT-E800T tương thích với ống PVC có đường kính trong từ Φ2.5mm đến Φ6.5mm, độ dày thành ống 0.5mm, chất liệu PVC tiêu chuẩn. Không sử dụng ống có đường kính ngoài phạm vi hoặc ống bằng chất liệu khác PVC vì có thể gây kẹt máy hoặc in không đạt chất lượng.

3. Ribbon in ống TR-100BK in được bao nhiêu mét?

Ribbon TR-100BK có chiều dài 100 mét. Số lượng ống in được tùy thuộc vào độ dài ký tự và mật độ in. Trung bình, một cuộn ribbon có thể in được 2,000-3,000 đoạn ống với ký hiệu 5-10 ký tự mỗi đoạn.

4. PT-E800T có thể in mã vạch và QR code không?

Có. Với phần mềm P-touch Editor, PT-E800T hỗ trợ in nhiều loại mã vạch 1D (Code 39, Code 128, EAN, UPC) và mã QR 2D trên nhãn TZe. Tuy nhiên, chức năng in mã vạch chỉ áp dụng cho in nhãn, không áp dụng cho in ống PVC.

5. Có thể thay thế linh kiện PT-E800T tại chỗ không?

Có. Brother thiết kế PT-E800T cho phép người dùng tự thay thế một số linh kiện như lưỡi cắt ống, con lăn dẫn ống và bộ phận vệ sinh đầu in ngay tại công trường mà không cần gửi về trung tâm bảo hành. Các linh kiện thay thế có sẵn tại SAMCO.

6. Pin Li-ion cho PT-E800T dùng được bao lâu?

Pin Li-ion BA-E001 (14.4V) tùy chọn cho phép PT-E800T hoạt động khoảng 200-300 bản in nhãn hoặc 150-200 đoạn ống trên một lần sạc đầy, tùy thuộc vào độ dài và mật độ in. Thời gian sạc đầy khoảng 3 giờ với bộ sạc chính hãng.

7. SAMCO có bảo hành PT-E800T không?

Có. SAMCO là đại lý ủy quyền Brother chính hãng tại Việt Nam. Máy in ống Brother PT-E800T mua tại SAMCO được bảo hành chính hãng theo chính sách của Brother. Quý khách liên hệ SAMCO để được tư vấn chi tiết về chính sách bảo hành và hỗ trợ kỹ thuật.
